今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

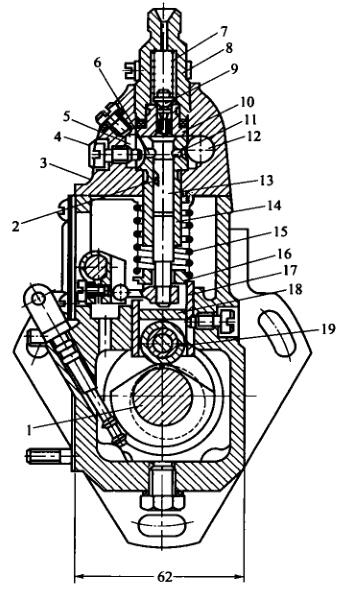

   I号喷油泵的分泵构造图

1-高压变压器石油管道管直接头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵压缩大压缩弹簧; 8-油门连接杆;  9-改善臂; 10-凸轮机构轴; 11-稳定接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-动力盘; 18-从动盘; 19-结构件; 20-滑套; 21-校零压缩大压缩弹簧; 22-容量优化螺柱; 23-怠速急停开关螺柱; 24-高急停开关螺柱; 25-变速手柄; 26-变速压缩大压缩弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总承的一般效用是能有保障助力泵进行一直的合理性，对待多缸重油机一般来说，也要能有保障各缸助力泵一直的一样的性。起能有保障的功效的地位是滚轴下面到的调整混凝土垫块上空间图形的的超高H。当喷助力泵凸轮轴轴蜗轮轴与曲轴蜗轮轴较为地位一定程度时，H越大，轴向柱塞泵倒闭进油孔的一直尽早，助力泵进行一直也尽早。相反、，H越小，助力泵进行一直越推迟。之所以要不同设计的和疲劳试验推算出靠谱的滚轴体工做的超高H，以能有保障助力泵进行一直的合理性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-位置定位螺母; 5-回油道; 6-回油孔; 7-油多阀大螺旋弹簧片; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大螺旋弹簧片; 16-大螺旋弹簧片座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  这对多缸机，各分泵的H值应之比。整改保护层混凝土垫块在喷高压油泵量产时均已调好，不能不所以互相交换。保护层混凝土垫块是用耐轮胎磨花相关材料合成并举行热加工以提高自己氏硬度，因施用中很难轮胎磨花。如长耗时施用后轮胎磨花较多，可换面施用。

  喷液压油阀泵体分内外俩部分，喷液压油阀上体用来安转齿轮泵偶件及冒油阀偶件，生殖器用来安转凸轮轴轴、压轮体和输液压油阀等。泵体前侧中部地区开了检视窗孔，要怎样查验和修整提供的油表。下部分有检视润滑油面的检视孔。喷液压油阀上体含有一只油道，与各齿轮泵套筒外表的马蹄形油槽相联。马蹄形油槽则与齿轮泵套筒上的进、回油孔相联。由输液压油阀供来的压差大油采用进软管插头打开油道中。油道中的静音心理压力由装在回软管插头内的回油阀长期保持，一需要长期保持在5～10kPa标准内。液压过低，在齿轮泵下降时，静音不是短时间采用进油孔打开齿轮泵上端油腔。当油表过高而使液压上升时，过多的静音会顶开回油阀流进去静音细滤器中。
